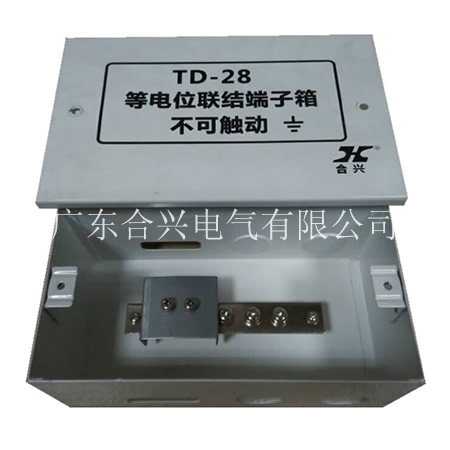

产品名称：TD-28系列（大/中/小号）等电位联结端子箱 产品编号：175927-277 产品型号：TD-28系列 更新时间：2018.01.07 出品单位：广东合兴电气有限公司 浏览次数： 更多产品图片：
产品详细介绍：
TD-28系列（大/中/小号）等电位联结端子箱 　　型号规格：TD-28（大/中/小号） 　　底箱材料：采用优质冷轧钢板，静电表面喷涂及高温处理。 　　面板材料：采用优质冷轧钢板，静电表面喷涂及高温处理。 　　安装方式：嵌入式安装 　　开门方式：拆卸镙钉开启式 　　外形尺寸：小号  底箱：160×75×50mm  面盖：185×105×10mm  铜排：125×20×2mm           　　中号  底箱：190×100×75mm  面盖：215×125×10mm  铜排：125×25×3mm           　　大号  底箱：300×200×100mm  面盖：320×225×10mm  铜排：235×40×4mm 　　底箱板厚公差：板厚为1.0（+0.05），符合国标《GB/T 708-2006冷轧钢板和钢带的尺寸、外形、重量及允许偏差》的要求 　　连接范围：（单芯线缆）≦6mm（线芯弯成圆圈后压接） 　　　　　　　（多芯线缆）≦35mm  大≦50mm（线缆头加压接线鼻） 　　　　　　　（接地扁钢）≦30×4mm  中≦50×5mm  大≦60×6mm（钢卡箍镙钉顶压） 　　执行标准：GB17466.1-2008 GB17466.24-2008 　　防护等级：IP40
